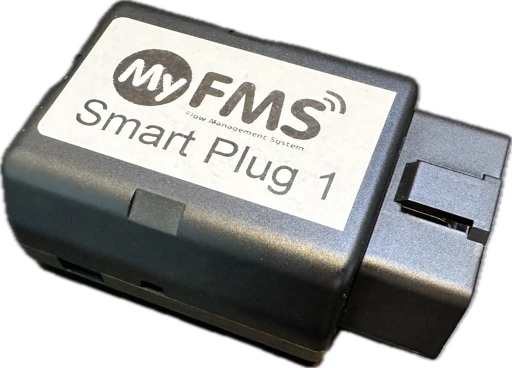

MyFMS SmartPlug

De MyFMS SmartPlug kan ingezet worden voor voertuigen die voor een korte tijd ingezet worden.
Denk hierbij aan huur auto's, voorloop auto's, etc.


Notes
De MyFMS SmartPlug heeft geen certificering vanuit het keurmerk ritregistratiesystemen.

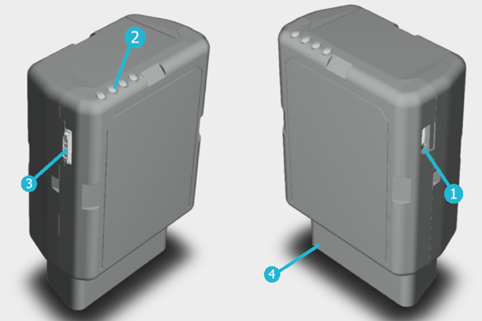

MyFMS SmartPlug overzicht

  1. USB poort
  2. LED’s
  3. Accessoire poort
  4. OBDII connector

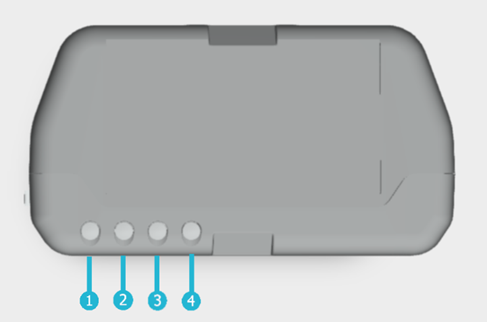

MyFMS SmartPlug LED indicatoren

De LED indicatoren geven de status van het apparaat weer.



Led nr

Kleur

Omschrijving

Patroon

1

Rood

Voeding / Contact aan/uit status


  1. Altijd AAN - Aangepaste/virtuele contact AAN en voeding is aanwezig

  1. Knippert gedurende 0,5 seconde in 1 seconde - Contact UIT en stroomvoorziening is aanwezig

  1. Knippert 0,1 seconde in 1 seconde - Werkt op accu, ondanks de contact status

  1. Knippert gedurende 0,1 seconde in 5 seconden - Slaapmodus

2

Oranje

Network status


  1. Altijd AAN - De link met de server is open

  1. Knippert één keer per 4 seconden - Verbonden met netwerk en internet

  1. Knippert één keer per seconde - Verbonden met netwerk, geen internet

  1. Knippert één keer per 0,2 seconde - Geen signaal

3

Groen

GNSS status


  1. Altijd AAN, korte uitschakeling elke 1 seconde - GNSS-fix verkregen/ BLE 5.1 gekoppeld en verbonden

  1. Altijd AAN, korte uitschakeling eenmaal per 0,4 seconde – geen GNSS-fix/ BLE 5.1 gekoppeld en verbonden

  1. Knippert één keer per seconde - GNSS-fix verkregen/ BLE 5.1 niet verbonden

  1. Knippert één keer per 0,4 seconde – Geen GNSS-fix/ BLE 5.1 niet verbonden

4

Blauw

Auto config status


  1. Altijd AAN - Automatische configuratie voltooid

  1. Altijd UIT - autoconfiguratie is mislukt of autoconfiguratie is niet geconfigureerd

  1. Knippert gedurende 0,01 seconde in 0,1 seconde - automatische configuratie is bezig

  1. Omgekeerd knipperend gedurende 0,1 seconde in 0,5 seconde - automatische configuratie voltooid

  1. Knippert gedurende 0,1 seconde in 0,5 seconde - automatische configuratie mislukt/niet geconfigureerd


MyFMS SmartPlug aansluiten in het voertuig

In alle auto’s vanaf het bouwjaar 2000 is een 16-pins OBD2-poort (On-Board Diagnostics) aanwezig.
Deze poort wordt voornamelijk gebruikt voor het stellen van diagnoses van de auto.
De OBD2-poort bevindt zich op een gemakkelijk bereikbare plaats in de auto.
Dit is gedaan zodat autogarages de auto snel kunnen uitlezen.


OBD2-poorten zijn meestal eenvoudig en gemakkelijk toegankelijk - onder de stuurkolom of dashboard. Soms zijn OBD-poorten verborgen achter een beschermkap.

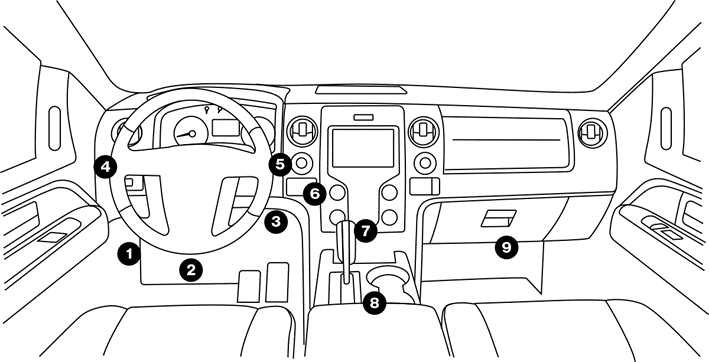

Als u uw OBD2-poort niet kunt vinden op de locaties 1–3 in het onderstaande diagram, probeer dan de andere mogelijke locaties 4–9.


  1. Zoek de OBD2-aansluiting in uw voertuig

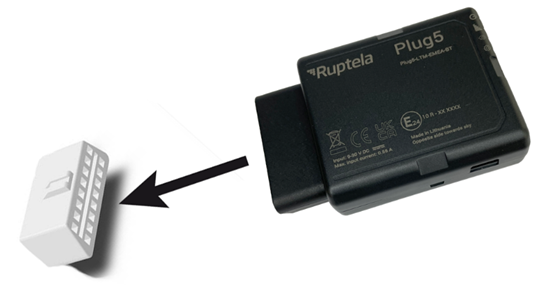

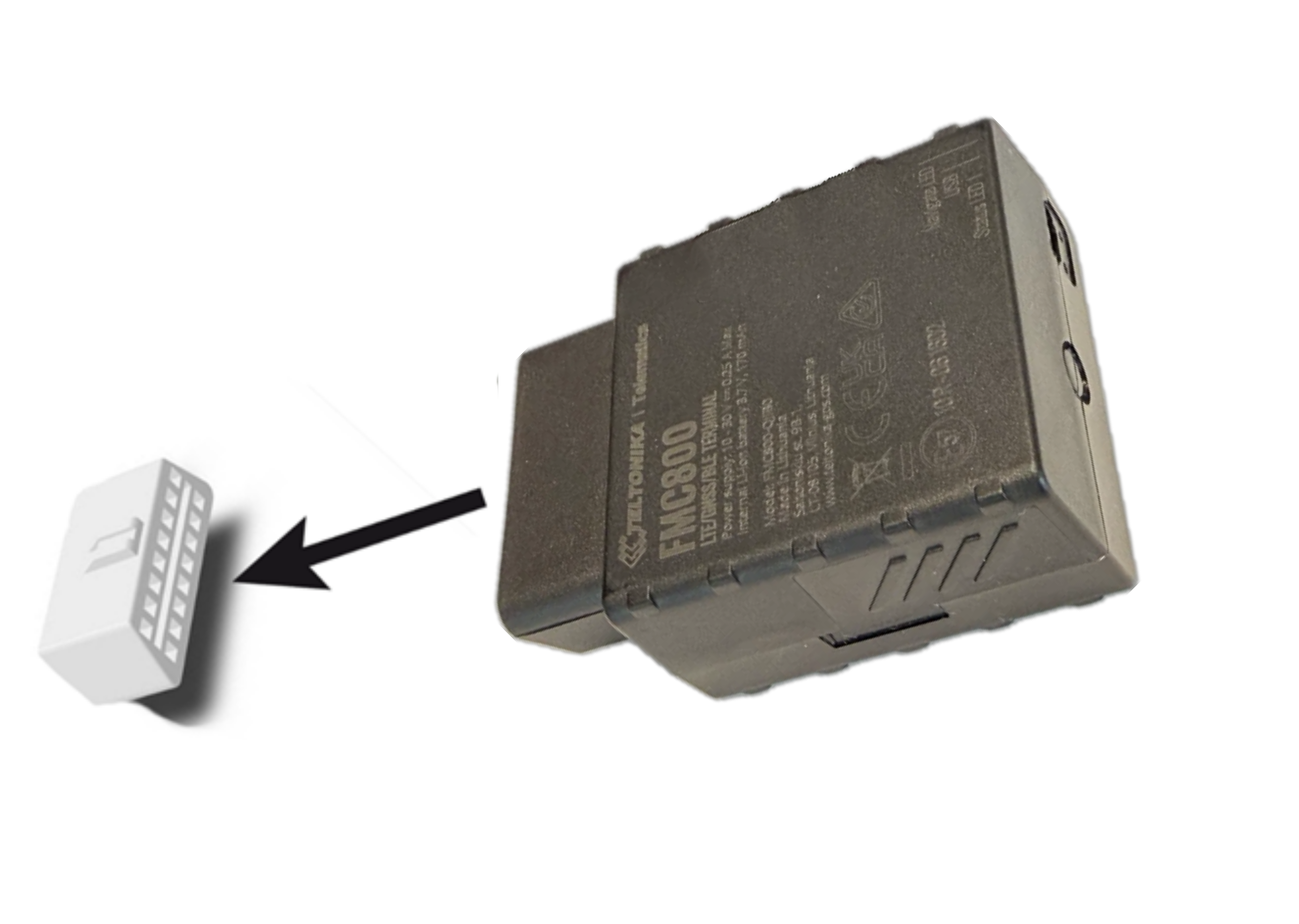

  2. Steek het apparaat voorzichtig in de OBD2-poort

Het kan zijn dat fysieke locatie van de OBD-poort te krap is voor de MyFMS SmartPlug of de MyFMS SmartPlug gevaar kan opleveren bij het besturen van het voertuig.

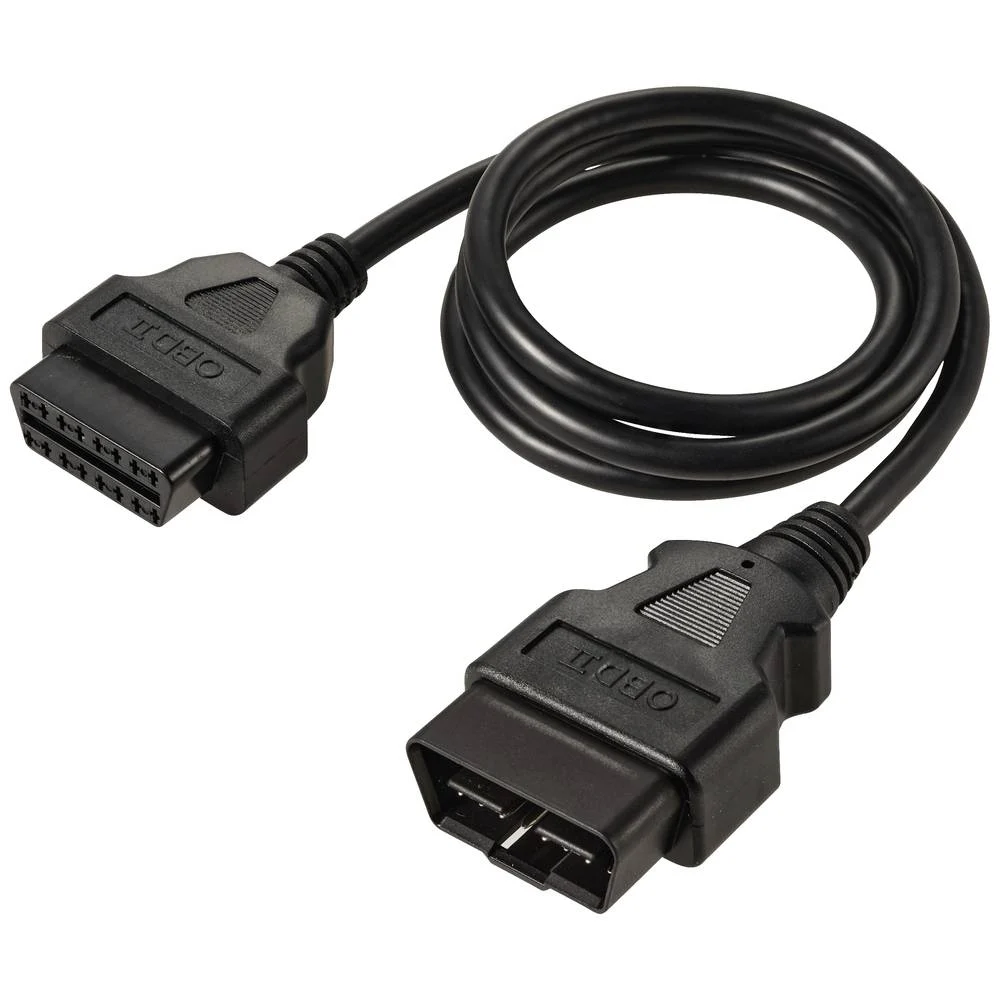

Een MyFMS OBD verlengkabel biedt mogelijk een uitkomst hiervoor.


Warning
Belangrijk. Wij raden het af om een MyFMS SmartPlug aan te sluiten als deze fysiek problemen op kan leveren tijdens het besturen van het voertuig

MyFMS SmartPlug gebruiken in MyFMS

In MyFMS maken wij voor u het aantal Assets aan waar we de MyFMS SmartPlug aan gekoppeld hebben.
Tevens voorzien we de MyFMS SmartPlug van een bijbehorende sticker.




MyFMS SmartPlug activeren

Na het inpluggen van de MyFMS SmartPlug heeft deze een aantal minuten nodig om op te starten en verbinding te maken met MyFMS.
  1. Plug de MyFMS SmartPlug in de OBDII-poort van het voertuig
  2. Start na enkele minuten het voertuig
  3. Login in MyFMS

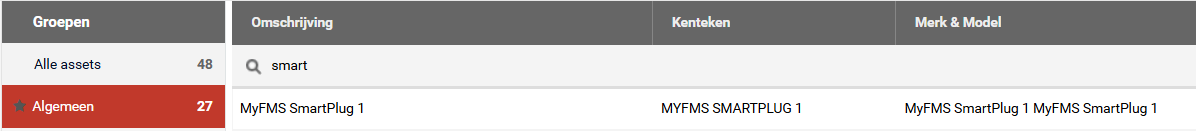

  4. Ga naar de MyFMS asset pagina
  5. Geef in het zoekveld de naam van de MyFMs SmartPlug op
  6. Ga na of de datum en tijd die wordt getoond bij "Laatste gebeurtenis" recent is (maximaal enkele minuten geleden
  7. Ververs de pagina indien er geen recente datum getoond wordt.

MyFMS SmartPlug status in de Asset pagina

Alert
Op dit moment is de juiste status van de MyFMS niet zichtbaar.
Dit betekend het volgende:
  1. Niet zichtbaar als het voertuig aan het rijden is
  2. Routes worden niet getoond
Binnen enkele weken rollen wij een update uit zodat het bovenstaande ook werkt voor de MyFMS SmartPlug.
De ritten die worden gemaakt worden geregistreerd en zijn in te zien via één van de beschikbare rapportages.
